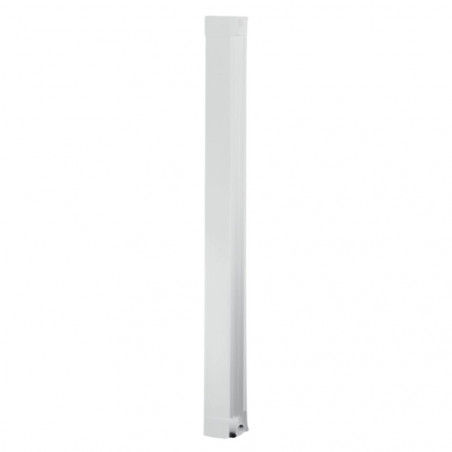

Aluminium-Zentralheizung 1 Element weiß, Höhe 1846 mm, OCAR1800 spécial

Nurerhältlichnurbei Abholung im Geschäft in Montpellier

Produkt aufgrund seiner Abmessungen derzeit nicht lieferbar

Aluminium-Zentralheizung OCAR 1800

1 Element, Weiß, Höhe 1,846 Meter

HEIZKÖRPER WIRD PRO ELEMENT VERKAUFT, STELLE IHN ZUSAMMEN!

Füge die Menge nach deinen Bedürfnissen hinzu und wir stellen sie zusammen

Leistung eines Elements :

• Delta T 50 k = 327W
• Delta T 60 k = 420W

Delta T ist der Heizkomfort (Temperaturdifferenz zwischen Außen- und Innentemperatur).

Füge die Anzahl der Elemente entsprechend deinem Bedarf hinzu:

Geschätzte Nutzleistung in Abhängigkeit von deinem Volumen/deiner Fläche :

Leistung eines Elements :

OSCAR 1800 :

∆T 20 K	∆T 25 K	∆T 30 K	∆T 35 K	∆T 40 K	∆T 45 K	∆T 50 K	∆T 55 K	∆T 60 K
86	117	149	184	221	260	300	341	384

• Delta T ist der Heizkomfort (Temperaturdifferenz zwischen Außen- und Innentemperatur).

Schätzungen der Nutzleistung in Abhängigkeit von deinem Volumen/deiner Fläche :

Fläche des Raumes	Ungefähres Volumen in m3	Leistung des Heizkörpers in W
Weniger als 10m2	25 m3	750 W
Von 10 bis 15m2	35 m3	1 000 W
Von 15 bis 25m2	50 m3	1 500 W
Mehr als 25m2	> 55 m3	2.000 W oder mehr, abhängig von der Fläche

Beispiel: Für einen Raum mit 25m² Standardhöhe (1800W) benötigst du :

• 1800/300 = 6 Elemente in Delta T 50K
• 1800/384 = 5 Elemente in Delta T 60K.

Berechnungsbeispiel für ∆T verschieden von 50 K:

Wenn du eineWärmeleistung (P) mit ∆T ungleich ∆T 50 Kwissen willst, musstdu die folgende Formel verwenden: P=Km – ∆Tn

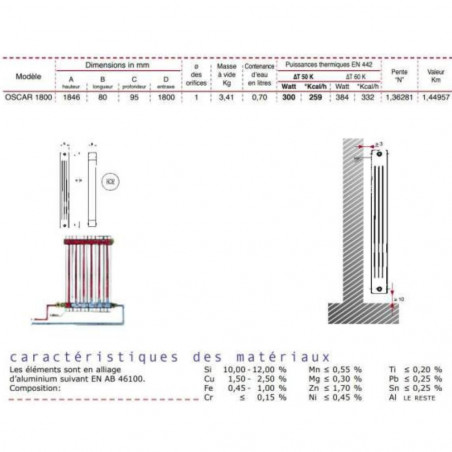

Abmessungen:

Abmessungen eines Elements :

• Höhe: 1846 mm
• Länge: 80 mm
• Tiefe: 95 mm
• Achsabstand: 1800 mm

Beispiel für die Abmessungen von 5 Elementen:

• Feste Höhe: 2046 mm
• Länge x5 Elemente: 400 mm (+2mm zwischen jedem Element = 2×5) = 410 mm
• Feste Tiefe: 95 mm
• Fester Achsabstand: 1800 mm

OSCAR ist ein hochwertiger, technisch fortschrittlicher Heizkörper, der mit einem speziellen Schweißverfahren entwickelt und hergestellt wurde. Er besteht aus extrudiertem Alu-Druckguss und wird von keinem anderen Hersteller von Aluminium-Heizkörpern verwendet. OSCAR ist ein echter Zentralheizungsheizkörper für maximalen Komfort und Leistung. Die Zuverlässigkeit und Qualität des OSCAR-Heizkörpers wird durch die hohe Wandstärke der Wasserleitung garantiert. Doppelte Badlackierung mit Anaphorese und anschließend mit Epoxy-Polyester-Pulver.

– OSCAR-Heizkörper sind für den Einsatz in Zentralheizungsanlagen mit Warmwasser bis 110° C und einem Druck von 600 K Pascal – 6 Bar bestimmt.

– Die Rohre der Anlage können sowohl aus Stahl, als auch aus Kupfer oder Kunststoff bestehen.

– Für einen reibungslosen Betrieb der Anlage empfehlen wir, die folgenden Abstände einzuhalten:
≥ cm. 3 Abstand von der Wand
≥ cm. 10 Abstand vom Boden
≥ cm. 10 Abstand von der Ablage oder Nische

– Verwende nur die O-Ringe (Art. 24), die mit den Stopfen und Reduzierstücken (Art. 5 und 6) geliefert werden. Du kannst auch unsere kompletten Sets (Art. 44, 47 und 49) verwenden.

– Wenn du mehrere Elemente miteinander verbinden willst, verwende unbedingt die 30-mm-Nippel 1 (Art. 23) und die O-Ringe (Art. 24).

– Zum Schutz der Anlage empfehlen wir, den pH-Wert des Wassers zu kontrollieren (er sollte zwischen 6,5 und 8 liegen) und bei Bedarf einen Passivierungshemmer wie Cillit-HS 23 Combi oder ähnliches einzuführen, 1 Liter pro 200 Liter Wasser, das in der Anlage zirkuliert, und bei der Inbetriebnahme die Luft bei hoher Temperatur/Wasser 90° C zu entlüften.

– Wir empfehlen, an jedem Heizkörper einen automatischen oder manuellen Entlüfter zu installieren.

– Als Vorsichtsmaßnahme sollten die Heizkörperventile nicht vollständig geschlossen werden, um jegliche Art von überschüssigem Druck zu beseitigen. Wenn du ein oder mehrere Heizregister vom Betrieb des gesamten Heizkreislaufs ausschließen möchtest, kannst du das tun, aber nur, wenn jedes dieser Heizregister mit einem automatischen Entlüftungsventil ausgestattet ist.

– Bei einer Höhe von 900 bis 2000 mm muss bei einem Zweipunktanschluss unten zwischen dem ersten und dem zweiten Element ein Verschluss (Art. 22) angebracht werden, um die maximale Leistung des Heizkörpers zu gewährleisten.

GÜLTIGKEITSBEDINGUNGEN FÜR WÄRMELEISTUNGEN
Die Wärmeleistungen sind ohne Aufschlag zu verwenden.

Sie gelten für Heizkörper, die normal installiert sind, insbesondere:
– an zwei Punkten versorgt, Wassereintritt oben und Wasseraustritt unten, entweder versetzt oder auf derselben Seite, je nach Länge und Höhe des Heizkörpers;

– nackt: oder ohne andere Zubehörteile als die, die bei den Tests montiert wurden, d. h. ohne Ablagen, Gitter oder Verkleidungen, die die freie Luftzirkulation stören könnten;

– die nach unseren Anweisungen installiert wurden. Bei Verwendung eines Geräts, das an einem einzigen Punkt versorgt wird, ist die Wärmeleistung nicht garantiert.

Bei niedrigen Temperaturen oder starken Temperaturabfällen im Inneren des Heizkörpers müssen die ?T-Werte logarithmisch berechnet werden.
